DJI FPV Air Unit Module – Part 02

De DJI FPV Air Unit Module is speciaal ontwikkeld voor het DJI FPV Systeem.

DJI FPV Air Unit Module

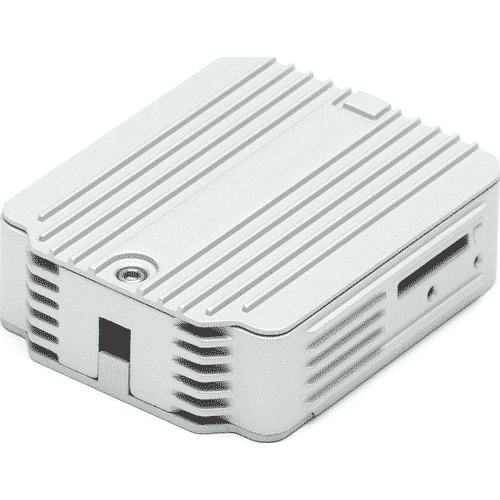

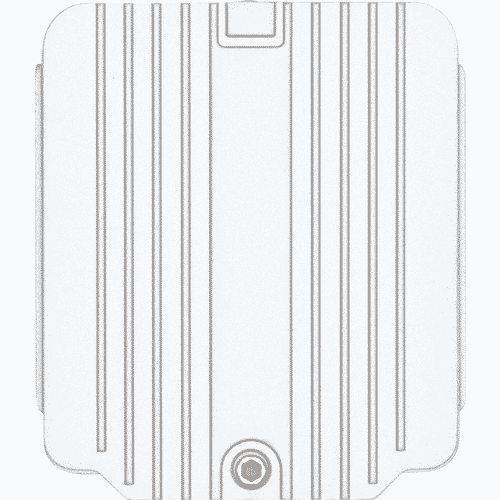

De DJI FPV Air Unit Module is het brein van het DJI FPV Systeem. De module is een transmitter en een ontvanger in één. Het kastje weegt 40.6 gram en heeft een afmeting van 44 x 37.8 x 14.4 mm.

First Person View

Dankzij deze module is het mogelijk om digitaal ‘First Person View’ beeld te ontvangen op uw race quadcopter.

Beeldkwaliteit

De module zelf is voorzien van een MicroSD geheugenkaartsleuf waarmee u beelden opneemt in 1080p met 60 beelden per seconden. De module zendt het beeld uit naar de DJI FPV Goggles in een 720p resolutie met maximaal 120 beelden per seconden.

Digitaal

Het signaal dat u te zien krijgt in uw FPV bril is een digitaal signaal. Dit is van hogere kwaliteit dan het veelgebruikte analoge signaal. Echter kan er wel meer vertraging optreden in het beeld.

Aansluitingen

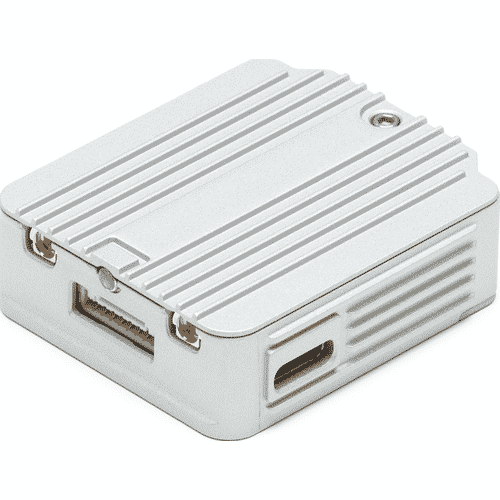

De DJI FPV Air Unit is voorzien van twee MMCX aansluitingen voor de antennes, een 3-in-1 aansluiting voor de DJI FPV Camera, een USB-C aansluiting voor firmware updates en een microSD geheugenkaartsleuf. Daarnaast zit er een ‘bind’-knop op de module om deze te verbinden met de DJI FPV Goggles en de DJI FPV Remote Controller.

Bereik

Het bereik van de DJI FPV Air Unit is in Europa (CE) zo’n 0,7 kilometer. Op FCC frequenties is het maximale bereik berekend op 4 kilometer.

Betaflight

De DJI FPV Air Unit dient aangesloten te worden op een Flight Controller en werkt met alle flight controllers die Betaflight ondersteunen.

Gebruik BEC

Droneshop.nl adviseert om te allen tijde de DJI Air Unit te voeden middels een BEC. Dit zorgt ervoor dat de Air Unit een stabiele voeding krijgt en storingen geminimaliseerd worden.
