DJI Matrice 300 RTK - Starterskit

Beschrijving

Deze nieuwe DJI M300 RTK of voluit de DJI Matrice 300 RTK is de grote broer van de Matrix 200, met een grotere draagkracht en een langere vliegtijd. Opvallend zijn meteen de propellers die ondersteboven staan en de RTK antennes op de twee achterste armen. De camera voor de piloot is een vaste camera met een zeer brede kijkhoek en is gebaseerd op de DJI Osmo Action cam, zeer scherp en stabiele beelden dus. Daarnaast valt ook de glazen cockpit look op in de nieuwe app van DJI voor deze drone. De DJI M300 RTK kan tot drie payloads tegelijkertijd aan en heeft hiervoor ook drie kanalen beschikbaar. Twee onderaan en eentje bovenaan. Sensoren in alle richten (360°) maar let op ter hoogte van de propeller armen heb je telkens een kleine blindspot voor de sensoren! Alle payload (camera’s) die je op de DJI Matrice 210 kan plaatsen zijn ook opnieuw bruikbaar op dit nieuw model, dus je eerste investering kan beperkt worden gehouden. Verder hebben we nieuwe payloads beschikbaar, de DJI Zenmuse H20 en de Zenmuse H20T (Thermal) De Rangefinder op deze nieuwe payloads is de aankoop zeker waard.

Sterke punten:

Tot 55 minuten batterijduur (vliegtijd)
Bereik van 8 km (Occusync Enterprise) in FCC mode
Detectie en vermijding van obstakels op 6 assen
Tot 3 payloads (camera’s) tegelijk (2,7 kg laadvermogen)
IP45-certificering voor waterdicht
15 km maximale transmissie
IP45-classificatie
-20°C tot 50°C bedrijfstemperatuur
Anti-collision beacons
Hot-swappable self-heating batterij
Airsense ADS-B Ontvanger
Primaire vluchtweergave
UAV Health Management System

Verbeterd transmissiesysteem

De geheel nieuwe OcuSync Enterprise maakt transmissie tot 15 km afstand mogelijk en ondersteunt triple-channel3 1080p video. Real-time automatisch schakelen tussen 2.4GHz en 5.8GHz maakt een betrouwbaardere vlucht mogelijk in omgevingen met hoge interferenties, terwijl AES-256-codering veilige gegevensoverdracht biedt.

Tot 15km transmissiebereik (8km CE)
1080p triple-kanaal video
2.4/5.8GHz real-time auto-switching

Verbeterde vluchtprestaties

Het verbeterde ontwerp van het airframe en de motorsturing zorgt voor een efficiëntere en stabielere vlucht, zelfs onder zware omstandigheden.

Max. Vliegtijd is 55 minuten
7m/s Max. daalsnelheid
23m/s Max. snelheid
15m/s Max. luchtweerstand
7000m operationele limiet

Meerdere Payload-configuraties

Configureer je M300 RTK om aan je opdracht behoeften te voldoen. Monteer tot 3 payloads tegelijk, met een maximaal totaal laadvermogen van 2.7kg.

Enkele Downward Gimbal
Enkele Upward Gimbal x Enkele Downward Gimbal

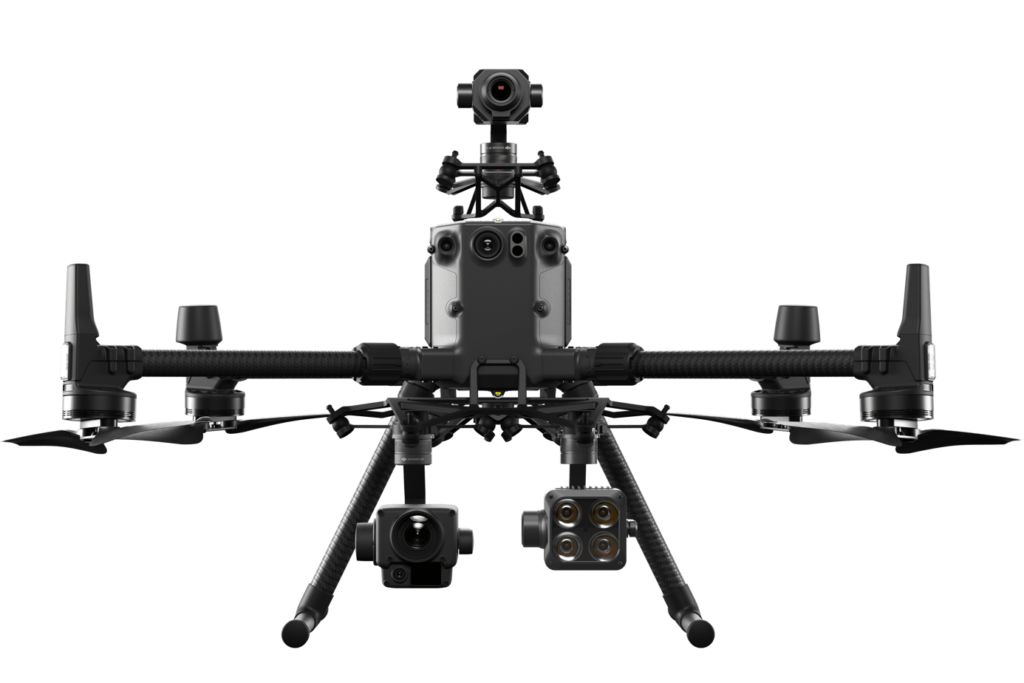

Enkele Upward Gimbal x Dubbele Downward Gimbals

Een overzicht:

Unboxing

Smart Inspection

Live Mission Recording

Registreer missie-acties zoals drone beweging, gimbal oriëntatie, foto-opnames en zoomniveau om sample missiebestanden te maken voor toekomstige geautomatiseerde inspecties.

AI Spot-Check

Automatiseer routine-inspecties en leg elke keer consistente resultaten vast. Onboard AI herkent het onderwerp van de inspectie en identificeert het in volgende geautomatiseerde missies om een consistente focus op het object te garanderen.

Waypoints 2.0

Creëer tot 65.535 waypoints en stel meerdere acties in voor een of meer payloads, inclusief die van derden, op elk waypoint. Vluchtplanning is ook geoptimaliseerd om de flexibiliteit en efficiëntie voor uw missies te maximaliseren.

Smart Pin & Track

PinPoint

Een snelle tik markeert een object in beeld, geavanceerde sensorfusie-algoritmen leveren onmiddellijk de coördinaten ervan.

Smart Track

Identificeer en volg bewegende onderwerpen zoals mensen, voertuigen en boten met de automatische zoomfunctie, terwijl u continu de dynamische locatie van het onderwerp vastlegt.

Location Sharing

Hoewel PinPoint of Smart Track is ingeschakeld, kan de locatie van het onderwerp worden geprojecteerd op meerdere cameraweergaven, op een andere afstandsbediening of worden gedeeld via online platforms zoals DJI FlightHub.

Situational Awareness op luchtvaartniveau

De M300 RTK gebruikt een nieuwe Primary Flight Display (PFD) die vlucht-, navigatie- en obstakelinformatie integreert om de piloot een uitzonderlijk omgevingsbewustzijn te geven.

Vlucht informatie

Vluchtinformatie zoals de houding, hoogte en snelheid van het vliegtuig, evenals windsnelheid en windrichting, worden allemaal intuïtief gepresenteerd.

Navigatiedisplay

Piloten kunnen ook de live-status van de koers, het traject, de PinPoint-informatie en de projectie van het opstijgpunt op een efficiëntere manier bekijken. Visualiseer alle nabijgelegen obstakels tegelijk met de nieuwe obstakelkaart, zodat u volledig op de hoogte bent.

Geavanceerde dubbele bediening

Beide operators kunnen nu met één tik de controle over de drone of de payload verkrijgen. Dit creëert nieuwe mogelijkheden voor missiestrategieën en een grotere flexibiliteit tijdens operaties wanneer u met een piloot en observer samen werkt.

Een krachtig vision-systeem waarop u kunt vertrouwen

Om de veiligheid tijdens de vlucht en de drone stabiliteit te verbeteren, verschijnen dual-vision– en TOF-sensoren aan alle zes zijden van de drone, met een maximaal detectiebereik tot 40 m, met opties om het waarnemingsgedrag van de drone aan te passen via de DJI Pilot-app . Zelfs in complexe operationele omgevingen helpt dit 6 Directional Sensing and Positioning-systeem de drone en de missie veilig te houden.

Professioneel onderhoud voor uw dronevloot

Het nieuwe geïntegreerde gezondheidsbeheersysteem geeft de huidige status van alle systemen, meldingslogboeken en een gids voor probleemoplossing weer. Ook beschikbaar in het systeem zijn de vluchtlogboeken, duur en kilometerstand van het vliegtuig gedurende de hele levenscyclus en tips over de verzorging en het onderhoud van vliegtuigen.

Accessoires

Battery Station

Het apart aan te kopen batterijstation beheert tot 8 batterijen tegelijkertijd en 4 batterijen van de Smart Controller (WB37), en met het snel opladen kunt u uw missies uitvoeren zonder dat de batterij bijna leeg is.

TB60 Intelligent Flight Battery

Met de hot-swappable TB60 Intelligent Flight Battery met hoge capaciteit kunnen operators de batterijen vervangen zonder de drone uit te schakelen, wat tijd bespaart tijdens kritieke missies.

DJI Smart Controller Enterprise

De DJI Smart Controller Enterprise wordt geleverd met een ultra helder 5.5-inch 1080p scherm dat zorgt voor helder zicht, zelfs in direct zonlicht.

D-RTK 2 Mobile Station

Verkrijg een verbeterde relatieve nauwkeurigheid met nauwkeurige positioneringsgegevens op centimeter niveau met het D-RTK 2 High Precision GNSS Mobile Station, dat alle grote wereldwijde satellietnavigatiesystemen ondersteunt en realtime differentiële correcties biedt. CSM Radar Als extra veiligheidsmaatregel kan een Circular Scanning Millimeter-Wave (CSM) Radar met een detectiebereik tussen 1 en 30 m bovenop de drone worden gemonteerd.

Compatibele Payloads

Zenmuse H20
Zenmuse H20T
Zenmuse XT S
Zenmuse XT 2
Zenmuse Z30
Third Party payloads

Specificaties DJI M300 RTK

Toestel

Afmetingen:
- Unfolded, propellers excluded, 810×670×430 mm (L×W×H)
- Folded, propellers included, 430×420×430 mm (L×W×H)

Diagonale basis
- 895 mm

Gewicht (met enkele neerwaartse gimbal)
- ongeveer 3.6 kg (without batteries)
- ongeveer 6.3 kg (with two TB60 batteries)

Maximum Payload
- 2.7 kg

Max Takeoff Weight (MTOM)
- 9 kg

Werk frequenties
- 2.4000-2.4835 GHz
- 5.725-5.850 GHz

EIRP
- 2.4000-2.4835 GHz:
  - 29.5 dBm (FCC); 18.5dBm (CE)
  - 18.5 dBm (SRRC); 18.5dBm (MIC)
- 5.725-5.850 GHz:
  - 28.5 dBm (FCC); 12.5dBm (CE)
  - 28.5 dBm (SRRC)

Hovering nauwkeurigheid (P-mode met GPS)
- Verticaal:
  - ±0.1 m (Vision System enabled)
  - ±0.5 m (GPS enabled)
  - ±0.1 m (RTK enabled)
- Horizontaal:
  - ±0.3 m (Vision System enabled)
  - ±1.5 m (GPS enabled)
  - ±0.1 m (RTK enabled)

RTK Positionering nauwkeurigheid
- Met RTK enabled en gefixeerd: 1 cm+1 ppm (Horizontaal) 1.5 cm + 1 ppm (Verticaal)

Maximum hoeksnelheid (Angular Velocity)
- Pitch: 300°/s, Yaw: 100°/s

Maximum Pitch hoek
- 30° (P-mode, Forward Vision System enabled: 25°)

Maximum stijgsnelheid
- S mode: 6 m/s
- P mode?5 m/s

Maximum daalsnelheid (verticaal)
- S mode: 5 m/s
- P mode?3 m/s

Maximum daalsnelheid (tilt)
- S Mode: 7 m/s

Maximum snelheid
- S mode: 23 m/s
- P mode?17 m/s

Service Ceiling Above Sea Level (AMSL)
- 5000 m (met 2110 propellers, takeoff weight ? 7 kg) / 7000 m (met 2195 propellers, takeoff weight ? 7 kg)

Maximum Wind weerstand
- 15 m/s

Maximum Flight Tijd
- tot 55 min

Ondersteunde DJI Gimbals
- Zenmuse XT2/XT S/Z30/H20/H20T

Ondersteunde Gimbal Configurations
- Single Downward Gimbal
- Dual Downward Gimbals
- Single Upward Gimbal
- Upward and Downward Gimbals
- Triple Gimbals

Ingress Protection Rating
- IP45

GNSS
- GPS+GLONASS+BeiDou+Galileo

Bedrijfstemperatuur
- -20°C to 50°C (-4°F to 122° F)

Remote Controller voor DJI M300 RTK

Bedrijfsfrequency
- 2.4000-2.4835 GHz
- 5.725-5.850 GHz

Maximum zend afstand (unobstructed, vrij van interferentie)
- NCC/FCC: 15 km
- CE/MIC: 8 km
- SRRC: 8 km

EIRP
- 2.4000-2.4835 GHz:
  - 29.5 dBm (FCC) 18.5dBm (CE) 18.5 dBm (SRRC); 18.5dBm (MIC)
- 5.725-5.850 GHz:
  - 28.5 dBm (FCC); 12.5dBm (CE)
  - 20.5 dBm (SRRC)

Externe battery (WB37) = zelfde als Crystal Sky
- WB37 Intelligent Battery
- Capaciteit: 4920 mAh
- Voltage: 7.6V
- Type: LiPo
- Energy: 37.39Wh Laad tijd (gebruik de BS60 Intelligent Battery Station): 70 minuten (15°C to 45°C); 130 minuten (0°C to 15°C) Deze batterij laadt de interne batterij van de zender bij en kan tijdens het gebruik van de zender zonder problemen losgekoppeld worden en vervangen worden door een andere geladen batterij

Ingebouwde battery
- Type: 18650 lithium ion batterij (5000 mAh @ 7.2 V)
- Laden: Gebruik een USB lader van 12V / 2A
- Nominaal vermogen: 17 W
- Laad tijd: 2 uur en 15 minuten

Batterij gebruiksduur
- Interne batterij: ongveer 2.5h
- Interne batterij + Extere WB37 batterij: ongeveer. 4.5h

USB voeding
- 5 V / 1.5 A

Gebruikstemperatuur
- -20°C to 40°C (-4 °F to 104 °F)

Vision Systeem

Obstakel detectie bereik
- Forward/Backward/Left/Right: 0.7-40m
- Upward/Downward: 0.6-30m

FOV
- Forward/Backward/Downward: 65° (H), 50° (V)
- Left/Right/Upward: 75°(H), 60°(V)

Bedrijfs omgeving
- Oppervlakken met duidelijke patronen en voldoende verlichting (> 15 lux)

Infrarood ToF Sensing Systeem

Obstakel detectie systeem
- 0.1-8m

FOV
- 30° (±15°)

Operating Environment
- Grote, diffuse en reflecterende obstakels (reflectie >10%)

Extra verlichting boven en onder

Effectief belichtingsbereik
- 5 m

FPV Camera

Resolutie
- 960p

FOV
- 145°

Frame rate
- 30 fps

Intelligent Flight Battery

Model
- TB60

Capaciteit
- 5935 mAh

Voltage
- 52.8 V

Battery Type
- LiPo 12S

Energie
- 274 Wh

Net gewicht
- Ongeveer 1.35 kg

Bedrijfstemperatuur
- -4°F to 122°F (-20°C to 50°C)

Ideale opslag temperatuur
- 71.6°F to 86°F (22°C to 30°C)

Laad temperatuur
- -20°C to 40°C (-4°F to 104°F) (Wanneer de temperatur is lager dan 5°C, dan zal de zelf opwarming functie geactiveerd worden. Opladen in lage temperatuur omgevingen zal de levensduur van de batterij verkorten)

Laad tijd
- Bij gebruik van het BS60 Intelligent Battery Station: 220V input: 60 minuten (volledig laden van twee TB60 batterijen), 30 minuten (laden van twee TB60 batterijen van 20% tot 90%) 110V input: 70 minuten (volledig laden van twee TB60 batterijen), 40 minuten (laden van twee TB60 batterijen van 20% tot 90%)

BS60 Intelligent Battery Station

Afmetingen
- 501*403*252mm

Netto gewicht
- 8,37kg

Maximum Capaciteit
- TB60 Intelligent Flight Battery × 8
- WB37 Intelligent Battery × 4

Input
- 100-120 VAC, 50-60 Hz / 220-240 VAC, 50-60 Hz

Max. Input Power
- 1070W

Output Power
- 100-120 V: 750 W
- 220-240 V: 992 W

Bedrijfstemperatuur
- -4°F to 104°F (-20°C to 40°C)
- Beveiliging tegen sluiten van koffer wanner de stroomstekker in steekt, dus u kan niet laden met een gesloten koffer
